ඔබේ මෝටර් වංගු හරහා කාන්දු වීම වළක්වන්නේ කුමක් ද?
සෑම විදුලි මෝටරයක් තුළම තඹ වංගු ධාරාවක් ගෙන යයි. ඔවුන් වානේ කට්ට ඇතුළත වාඩි වී සිටිති. වානේ විදුලිය සන්නයනය කරයි. තඹ විදුලිය සන්නයනය කරයි. ඔවුන් ස්පර්ශ කළහොත්, ධාරාව කාන්දු වේ. මෝටර් කොට කලිසම්. කාර්ය සාධනය පහත වැටේ. අවසානයේදී, මෝටරය අසමත් වේ.

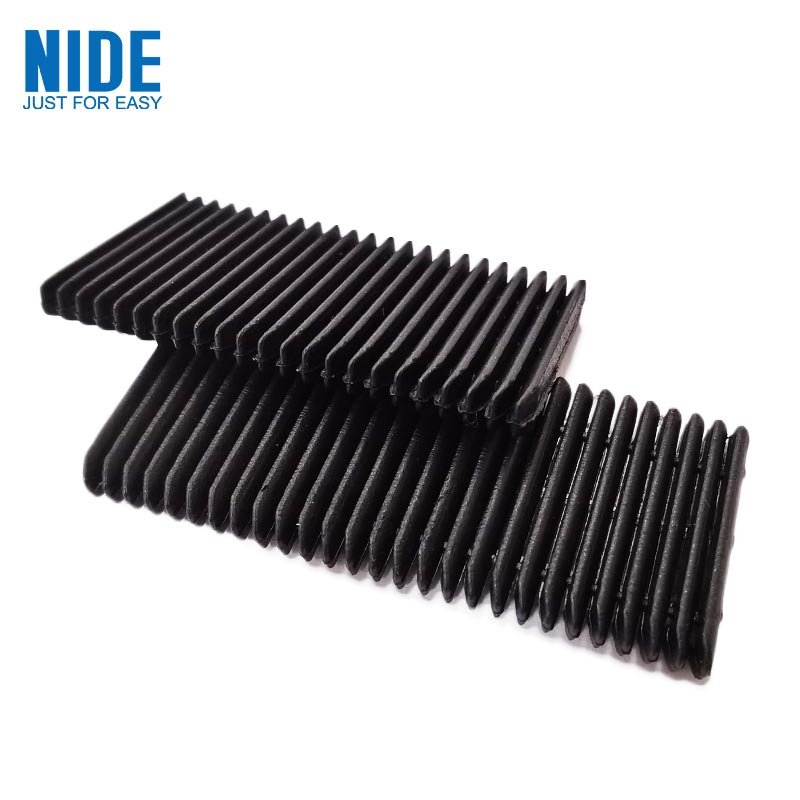

තඹ සහ වානේ අතර පවතින එකම දෙය නම් තුනී ද්රව්ය පත්රයක් පමණිවිදුලි පරිවාරක කඩදාසි.
එය එතරම් පෙනෙන්නේ නැත. ඝනකම මිලිමීටරයක කොටසකි. නිශ්චිත හැඩයන් කපා. වංගු ඇතුලට යන්න කලින් ස්ලොට් එකට ලිස්සා. නමුත් එය නොමැතිව මෝටරය ක්රියා නොකරයි.
පරිවාරක කඩදාසි ඇත්ත වශයෙන්ම කරන්නේ කුමක්ද?
ස්ටෝරර් හරය ගොඩගැසූ වානේ ලැමිනේෂන් වලින් සාදා ඇත. ස්ලට් ඒවාට පහර දී ඇත. ඉන්ජිනේරුවා එක් එක් ස්ලට් එකට පරිවාරක කඩදාසි කැබැල්ලක් ඇතුල් කරයි, බිත්ති පෙලගැසීම සඳහා නැවී ඇත. එවිට වංගු ඇතුලට යයි. එවිට ස්ලොට් කුඤ්ඤය විවරය වසා දමයි.
පත්රයට රැකියා තුනක් ඇත. පළමුව, විදුලි පරිවාරක - තඹ සිට වානේ දක්වා පැනීම වත්මන් නතර. දෙවනුව, යාන්ත්රික ආරක්ෂාව - වානේ ලැමිනේෂන් වල දෘඩ දාරවලට එරෙහිව එතීෙම් කුෂන්. තෙවනුව, තාප කළමනාකරණය - සමහර ශ්රේණි දඟර වලින් තාප සන්නයනය කිරීමට උපකාරී වේ.
මේවායින් එකකින් කඩදාසි අසමත් වුවහොත් මෝටරය අසමත් වේ.
ද්රව්යමය පවුල්
සියලුම පරිවාරක කඩදාසි සමාන නොවේ. විවිධ මෝටර සඳහා විවිධ ද්රව්ය අවශ්ය වේ. තේරීම උෂ්ණත්වය, වෝල්ටීයතාවය, යාන්ත්රික ආතතිය සහ පිරිවැය මත රඳා පවතී.
පහත වගුවේ දැක්වෙන්නේ වර්තමානයේ මෝටර් රථ නිෂ්පාදනයේ බහුලව භාවිතා වන වර්ග ය.
| ද්රව්ය කේතය | ඉදිකිරීම් | උෂ්ණත්ව පන්තිය | සාමාන්ය ඝනකම | සඳහා හොඳම |
|---|---|---|---|---|
| ඩීඑම්ඩී | පොලියෙස්ටර් පටල + පොලියෙස්ටර් දෙපස නොවියන ලද | පන්තිය F (155°C) | 0.15 - 0.35 මි.මී | සාමාන්ය මෝටර, බල මෙවලම්, ගෘහ උපකරණ |
| එන්එම්එන් | පොලියෙස්ටර් පටල + පොලිඒමයිඩ් නොවියන ලද දෙපැත්ත | පන්තිය F (155°C) | 0.20 - 0.40 මි.මී | ඉහළ යාන්ත්රික ශක්තිය, මෝටර් රථ මෝටර |
| එන්එච්එන් | Polyimide film + polyamide nonwoven දෙපැත්තේ | පන්තිය H (180°C) | 0.20 - 0.35 මි.මී | අධි-උෂ්ණත්ව මෝටර, EV ට්රැක්ෂන් මෝටර |
| ඇරමිඩ් කඩදාසි | 100% ඇරමිඩ් තන්තු (නොමෙක්ස් වර්ගය) | පන්තිය H (180°C) සිට C පන්තිය (220°C) | 0.18 - 0.50 මි.මී | ඉහළ විශ්වසනීයත්වය, ට්රාන්ස්ෆෝමර්, බර මෝටර් රථ |
| පොලිමයිඩ් චිත්රපටය | තනි ස්ථර පොලිමයිඩ් (කැප්ටන් වර්ගය) | පන්තිය H (180°C) සිට C පන්තිය (220°C) | 0.05 - 0.15 මි.මී | තුනී බිත්ති යෙදුම්, අභ්යවකාශය |
DMD වැඩකාරයා. එය සාධාරණ මිලකට බොහෝ සම්මත මෝටර ආවරණය කරයි. NMN යාන්ත්රික දෘඪතාව එක් කරයි. NHN තාප ප්රතිරෝධය එකතු කරයි. Aramid කඩදාසි උසස් පාර විද්යුත් ශක්තිය දෙකම එකතු කරයි. Polyimide චිත්රපටය තද අවකාශයන් සඳහා වේ.
උෂ්ණත්ව පන්ති අවබෝධ කර ගැනීම
සෑම පරිවාරක ද්රව්යයක්ම උෂ්ණත්ව ශ්රේණිගත කිරීමක් දරයි. මෙය අලෙවිකරණය නොවේ. එය පරීක්ෂා කළ සීමාවකි.
| පන්තිය | උපරිම ක්රියාකාරී උෂ්ණත්වය | සාමාන්ය යෙදුම් |
|---|---|---|
| A පන්තිය | 105°C | පැරණි මෝස්තර, අඩු රාජකාරි මෝටර් |
| පන්තිය ඊ | 120°C | කුඩා විදුලි පංකා, පොම්ප |
| B පන්තිය | 130°C | පොදු කාර්ය මෝටර |
| පන්තිය F | 155°C | බල මෙවලම්, කාර්මික මෝටර් |
| එච් පන්තිය | 180°C | EV මෝටර්, සර්වෝ මෝටර් |
| C පන්තිය | 220°C | ඉහළ කාර්ය සාධනය, අභ්යවකාශය, අතිශය රාජකාරිය |
වැරදි පන්තියක් තෝරා ගැනීම පොදු වැරැද්දකි. මෝටරය 140 ° C අඛණ්ඩව ධාවනය කරන්නේ නම්, B පන්තිය (130 ° C) අසමත් වේ. පන්තිය F (155°C) අවම ආරක්ෂිත තේරීම වේ.
නමුත් සටහන: උෂ්ණත්ව ශ්රේණිගත කිරීම අඛණ්ඩ ක්රියාකාරීත්වය සඳහා අදාළ වේ. උච්ච උෂ්ණත්වය වැඩි විය හැක. හොඳ ඉංජිනේරුවන් ආන්තික එකතු කරයි. 140°C අඛණ්ඩව ක්රියාත්මක වන මෝටරයක් F Class F පමණක් නොව H පන්තියේ පරිවරණයක් ලබා ගත යුතුය.
ප්රධාන පරාමිතීන්: පිරිවිතර පත්රය ඇත්ත වශයෙන්ම අදහස් කරන්නේ කුමක්ද?
කවදා දපරිවාරක කඩදාසි ඇගයීම, තාක්ෂණික පරාමිතීන් කිහිපයක් වැදගත් වේ. මෙන්න ඔවුන් අදහස් කරන්නේ කුමක්ද?
ඝනකම.මිලිමීටර වලින් මනිනු ලැබේ. ස්ලොට් ලයිනර් සඳහා සාමාන්ය පරාසය 0.15mm සිට 0.40mm වේ. ඝන කඩදාසි ඉහළ පාර විද්යුත් ශක්තියක් සහ වඩා හොඳ යාන්ත්රික ආරක්ෂාවක් සපයයි. තුනී කඩදාසි තඹ සඳහා වැඩි ඉඩක් ඉතිරි කරයි, මෝටර් බල ඝනත්වය වැඩි කරයි. හුවමාරුව ඉංජිනේරු විනිශ්චයයි.
පාර විද්යුත් ශක්තිය.මිලිමීටරයකට කිලෝවෝල්ට් වලින් මනිනු ලැබේ. කඩදාසි බිඳවැටීමට පෙර කොපමණ වෝල්ටීයතාවයක් අවහිර කළ හැකිද යන්න මෙය ඔබට කියයි. DMD සඳහා සාමාන්ය අගය 0.2mm පත්රයක් සඳහා 5-8 kV වේ. ඉහළ වඩා හොඳයි, නමුත් සැබෑ අවශ්යතාවය මෝටර් වෝල්ටීයතාව මත රඳා පවතී. 400V EV මෝටරයක් සඳහා, 3-5 kV ප්රමාණවත් වේ. 800V පද්ධති සඳහා, 6-8 kV ආරක්ෂිත වේ.
ටෙන්සයිල් ස්ට්රෙන්ත්.15mm පළල නිව්ටන් වලින් මනිනු ලැබේ. කඩදාසි ඉරා දැමීමට පෙර කොපමණ ඇදීමේ බලයක් ගත හැකිද යන්න මෙය ඔබට කියයි. කඩදාසි නැමී යන්ත්රයෙන් ඇතුළු කර ඇති නිසා වැදගත් වේ. එකලස් කිරීමේදී දුර්වල කඩදාසි ඉරීම. අක්රීය කාලය අනුගමනය කරයි.
විවේකයේදී දිගු කිරීම.ඉරා දැමීමට පෙර දිගු කිරීමේ ප්රතිශතය. 10-15% දක්වා විහිදෙන කඩදාසි නැමීමේදී වඩාත් සමාව දෙයි. බිඳෙනසුලු කඩදාසි තියුණු කොන් වල ඉරිතලා.
දාර කඳුළු ප්රතිරෝධය.නිව්ටන් වලින් මනිනු ලැබේ. කඩදාසි නැමෙනවා. නැමීම් ආතති ස්ථාන නිර්මාණය කරයි. දාර ඉරීම ප්රතිරෝධය අඩු නම්, ඇතුල් කිරීමේදී කඩදාසි නැමීමේ රේඛාවේදී බෙදී යයි.
හොඳ සැපයුම්කරුවෙකු ද්රව්ය සහතිකයේ මෙම අංක සපයයි. දුර්වල සැපයුම්කරුවෙකු සත්ය පරීක්ෂණ අගයන් ලබා නොදී "එය කර්මාන්ත ප්රමිතීන්ට අනුකූල වේ" යැයි පවසයි.
EV මෝටර් රථ වෙනස් වන්නේ ඇයි?
විදුලි වාහන මෝටර් රථ පරිවාරක කඩදාසි වෙළඳපොළ වෙනස් කර ඇත. අවශ්යතා වඩාත් දැඩි වේ.
ඉහළ උෂ්ණත්වයන්.කාර්මික මෝටර වලට වඩා EV මෝටර් රත් වේ. දියර සිසිලනය උපකාරී වේ, නමුත් උණුසුම් ස්ථාන තවමත් 160-180 ° C දක්වා ළඟා වේ. පන්තියේ H ද්රව්ය (180 ° C) සම්මත වේ. සමහර නිෂ්පාදකයින් ඊළඟ පරම්පරාවේ මෝස්තර සඳහා C පන්තියට (220 ° C) මාරු වේ.
වැඩි වෝල්ටීයතා.මුල් EV මෝටර් 300-400V දී ධාවනය විය. නව පද්ධති 800V දී ධාවනය වේ. එන පද්ධති 1200V හෝ ඊට වැඩි වේගයකින් ක්රියාත්මක වේ. පාර විද්යුත් ශක්තිය අවශ්යතා දෙගුණ වී ඇත. 400V සඳහා වැඩ කරන කඩදාසි 800V සඳහා ආරක්ෂිත නොවිය හැක.
තෙල් නිරාවරණය.බොහෝ EV මෝටර සිසිලනය සහ ලිහිසි කිරීම සඳහා තෙල් භාවිතා කරයි. පරිවාරක කඩදාසි එම තෙල් තුළ වාඩි වී ඇත. සමහර ද්රව්ය තෙල්වල ඉදිමී හෝ දිරාපත් වේ. Polyimide මත පදනම් වූ කඩදාසි හොඳින් ක්රියා කරයි. පොලියෙස්ටර් මත පදනම් වූ කඩදාසිවලට සීමාවන් තිබිය හැක. තෙල් අනුකූලතා පරීක්ෂණ දත්ත සඳහා විමසන්න.
ස්වයංක්රීයකරණය.EV මෝටර් නිෂ්පාදන මාර්ග අධික වේගයෙන් ධාවනය වේ. කඩදාසි රෝල් වලින් පෝෂණය වේ, කපා, නැවී, සහ ස්වයංක්රීයව ඇතුල් කරනු ලැබේ. ද්රව්යයේ අනුකූලතාව වැදගත් වේ. ± 0.01mm හි ඝණකම විචලනය ස්වයංක්රීය ඇතුළු කරන්නෙකු අවහිර කළ හැක.
නිෂ්පාදන රේඛා මත සිදුවන සැබෑ ගැටළු තුනක්
න්යායාත්මක ද්රව්යමය ගුණාංග එක දෙයකි. ඇත්ත වශයෙන්ම කර්මාන්තශාලා මහලේ වැරදි වන්නේ අනෙකකි.
පළමු ගැටළුව: නැමීමේදී කඩදාසි ඉරීම.මෙම යන්ත්රය කඩදාසිය U-හැඩයට නවන අතර එය තව් එක පෙළගස්වයි. කඩදාසියේ අඩු දාර ඉරීමේ ශක්තියක් තිබේ නම්, එය නැමීමේ රේඛාවේදී බෙදී යයි. රේඛාව නතර වේ. ක්රියාකරු තදබදය ඉවත් කරයි. නිෂ්පාදනය නැවත ආරම්භ වේ. මෙය දුර්වල ද්රව්ය සමඟ මාරුවකට දුසිම් වාරයක් සිදු වේ.
ගැටලුව දෙක: කඩදාසි මානයන් ආර්ද්රතාවය සමඟ වෙනස් වේ.ඇරමිඩ් කඩදාසි වාතයෙන් තෙතමනය අවශෝෂණය කරයි. අධික ආර්ද්රතාවයේ දී එය පුළුල් වේ. අඩු ආර්ද්රතාවය තුළ, එය හැකිලී යයි. යන්ත්රය එක් ප්රමාණයකට ක්රමාංකනය කර ඇත. කඩදාසි ප්රමාණය වෙනස් වන විට, නැමුණු හැඩය වෙනස් වේ. ඇතුල් කිරීම අසාර්ථක වේ. හොඳ සැපයුම්කරුවන් තෙතමනය රහිත ඇසුරුම්වල කඩදාසි නැව්ගත කරයි. හොඳ කර්මාන්තශාලා එය දේශගුණික පාලිත කාමරවල ගබඩා කරයි.
තුන්වන ගැටලුව: මැලියම් දූෂණය.සමහර පරිවාරක කඩදාසි එක් පැත්තක තාප සක්රිය ඇලවුම් ස්ථරයක් ඇත. ඇතුල් කිරීමෙන් පසු, තාපය කඩදාසි තව් බිත්තිවලට සම්බන්ධ කරයි. ගබඩා කිරීමේදී හෝ මාරු කිරීමේදී මැලියම් පිටවන්නේ නම්, එය යන්ත්ර මාර්ගෝපදේශවලට ඇලී තිබේ. දූවිලි එකතු වේ. පෙළගැස්ම ප්ලාවනය. විසඳුම පිරිසිදු නිෂ්පාදන සහ නිසි මුදා හැරීමේ ලයිනර් වේ.
පරිවාරක කඩදාසි නිවැරදිව සඳහන් කරන්නේ කෙසේද?
මෙන්න EV මෝටර් ට්රැක්ෂන් ඩ්රයිව් එකක් සඳහා නියම පිරිවිතර උදාහරණයක්.
| පරාමිතිය | අවශ්යතාවය |
|---|---|
| ද්රව්ය | NHN හෝ ඇරමිඩ් කඩදාසි |
| උෂ්ණත්ව පන්තිය | පන්තිය H (180°C) අවම |
| ඝනකම | 0.25mm ± 0.02mm |
| පළල | ඇඳීමට අනුව (ස්ලොට් පළල + 2x උඩින්) |
| පාර විද්යුත් ශක්තිය | 0.25mm ඝණකම සඳහා ≥6 kV |
| ටෙන්සයිල් ස්ට්රෙන්ත් | යන්ත්ර දිශාවට ≥150 N/15mm |
| දිගු කිරීම | ≥10% |
| තෙල් අනුකූලතාව | 120°C දී සම්ප්රේෂණ තරලය තුළ පැය 1000 කට පසු ඉදිමීමක් හෝ දිරාපත්වීමක් සිදු නොවේ |
| ඇසුරුම් කිරීම | තෙතමනය-ප්රතිරෝධය, ආර්ද්රතා දර්ශකය ඇතුළත් වේ |
| සහතික කිරීම | UL94 V-0 ගිනිගැනීමේ හැකියාව, RoHS අනුකූල වේ |
මෙය සැපයුම්කරුවන් තිදෙනෙකුට යවන්න. ඔවුන් සපයන පරීක්ෂණ වාර්තා සසඳන්න. විචලනය ගැන අසන්න - කණ්ඩායමට කණ්ඩායම, පෙරළීමට පෙරළන්න. දත්ත සමඟ පිළිතුරු සපයන සැපයුම්කරු විශ්වාස කළ යුතුය.
ගැනුම්කරුවන් අසන ප්රශ්න හයක්
මගේ සියලුම මෝටර් සඳහා එකම පරිවාරක කඩදාසි භාවිතා කළ හැකිද?
සාමාන්යයෙන් නොවේ. විවිධ මෝටර විවිධ උෂ්ණත්ව හා වෝල්ටීයතාවයන්හිදී ක්රියාත්මක වේ. එක් ද්රව්යයක් මත ප්රමිතිකරණය ඉන්වෙන්ටරි සරල කරන නමුත් සමහර මෝටර සඳහා අවශ්ය ප්රමාණයට වඩා ඉහළ ශ්රේණියේ ද්රව්යයක් භාවිතා කිරීමට ඔබට බල කරයි, පිරිවැය වැඩි කරයි. නැතහොත් ඔබ අඩු ශ්රේණියේ ද්රව්යයක් භාවිතා කර අසාර්ථක වීමේ අවදානමක් ඇත. ද්රව්ය දෙකක් හෝ තුනක් සුදුසුකම් ලබා ඒවා යෙදුම් වලට ගැලපීම වඩා හොඳය.
NMN සහ NHN අතර වෙනස කුමක්ද?
මැද තට්ටුව. NMN පොලියෙස්ටර් චිත්රපටය භාවිතා කරයි. NHN පොලිමයිඩ් පටල භාවිතා කරයි. පොලිමයිඩ් ඉහළ උෂ්ණත්වයන්ට ඔරොත්තු දෙයි. 155°Cට අඩුවෙන් දුවන මෝටර සඳහා NMN හොඳයි. 155-180 ° C සඳහා, NHN තෝරන්න. පිරිවැය වෙනස නිහතමානී ය.
ඝන කඩදාසි සෑම විටම වඩා හොඳ පරිවරණයක් අදහස් කරන්නේද?
හැම විටම නොවේ. ඝනකම සමඟ පාර විද්යුත් ශක්තිය වැඩි වන නමුත් යාන්ත්රික ගැලපීම වඩාත් අපහසු වේ. ඝන කඩදාසි තව් ඇතුළත ඉඩ ලබා ගනී. එම අවකාශය තව තවත් තඹ රඳවා තබා ගත හැකිව තිබුණි. මෝටර් නිර්මාණකරුවන් තඹ පිරවුමට එරෙහිව පරිවාරක ඝණකම වෙළඳාම් කරති. තුනී කඩදාසි වැඩි තඹ, ඉහළ බලයක් ලබා දෙයි, නමුත් වඩා හොඳ ක්රියාවලි පාලනයක් අවශ්ය වේ.
පරිවාරක කඩදාසි වල ආයු කාලය කුමක්ද?
ගබඩා කොන්දේසි මත රඳා පවතී. මුල් ඇසුරුම්වල, දේශගුණය පාලනය කරන, ඇරමිඩ් කඩදාසි වසර ගණනාවක් පවතී. පොලියෙස්ටර් මත පදනම් වූ ද්රව්ය වේගයෙන් දිරාපත් විය හැක. ප්රධාන අවදානම් වන්නේ තෙතමනය අවශෝෂණය සහ ඇලවුම් වයසට යාමයි. කඩදාසි වසර දෙකකට වඩා ගබඩා කර ඇත්නම්, භාවිතයට පෙර නියැදියක් පරීක්ෂා කරන්න.
සැපයුම්කරුවෙකුගේ පත්රිකාව අනුකූලද යන්න මා දැන ගන්නේ කෙසේද?
ඝනකම පිළිබඳ Cpk දත්ත ඉල්ලන්න. 1.33 හෝ ඊට වැඩි Cpk යනු ක්රියාවලියට හැකියාව ඇති බවයි. කණ්ඩායමෙන් කණ්ඩායමට පරීක්ෂණ වාර්තා ද ඉල්ලා සිටින්න. සැපයුම්කරුවෙකුට මේවා නිෂ්පාදනය කළ නොහැකි නම්, ඔවුන් ඔවුන්ගේ ක්රියාවලිය පාලනය කරන්නේ නැත.
පරිවාරක කඩදාසි ප්රතිචක්රීකරණය කළ හැකිද?
බොහෝ විට thermoset හෝ ඉහළ කාර්ය සාධන තාප ප්ලාස්ටික් වේ. ප්රතිචක්රීකරණය අපහසුයි. සමහර අරමිඩ් පත්රිකා ප්රතික්ෂේප කළ හැකි නමුත් ක්රියාවලිය පුළුල් ලෙස ලබා ගත නොහැක. කර්මාන්තයේ අවධානය යොමු වී ඇත්තේ කැපීම සහ ඇතුළු කිරීමේදී අපද්රව්ය අඩු කිරීම කෙරෙහි මිස පසු පාරිභෝගික ප්රතිචක්රීකරණය කෙරෙහි නොවේ.
Slot Wedges සමඟ ගැළපුම පිළිබඳ සටහනක්
පරිවාරක කඩදාසිතව් බිත්ති රේඛා. ස්ලට් කූඤ්ඤය විවෘත කිරීම වසා දමයි. ඔවුන් එකට වැඩ කළ යුතුයි.
කූඤ්ඤය තව් විවරයේ කඩදාසියට එරෙහිව තද කරයි. කඩදාසි ඉතා මෘදු නම්, කූඤ්ඤය එය තුළට හාරනු ඇත. කඩදාසි ඉතා බිඳෙනසුලු නම්, එය කූඤ්ඤ ස්පර්ශක ස්ථානයේ ඉරිතලා යයි.
EV මෝටර් සඳහා, බොහෝ ඉංජිනේරුවන් aramid කඩදාසි අරමිඩ් කුඤ්ඤ සමඟ යුගල කරයි. එකම ද්රව්යමය පවුල, සමාන තාප ප්රසාරණය සහ යාන්ත්රික හැසිරීම. සාමාන්ය මෝටර සඳහා, වීදුරු-තන්තු කුඤ්ඤ සහිත DMD කඩදාසි යනු ඔප්පු කළ සංයෝජනයකි.
සැපයුම්කරුවෙකුගෙන් ඇණවුම් කරන විට, අයිතම දෙකම එකට සඳහන් කරන්න. එවිට සැපයුම්කරුට ද්රව්යමය පද්ධතිවලට ගැලපේ.
